2020 年 9 月 13 日，公司工程部組織了臨時用電管理現場觀摩及相關業務學習，活動由新鴻基超高層項目部承辦，公司韋總、徐總等領導及在蘇項目總監、安裝專監們參加了培訓。
公司副總兼項目總監趙能勝介紹項目情況
超高層建筑施工,有著臨時用電范圍廣，用電設備多且負荷變化大，電線電纜及電氣元件選型復雜等難點。本項目采用標準化規范化電纜敷設及配電箱樓層布置，合理規劃臨時用電，既便于施工現場管理，方便電氣線路的檢查與維修，又避免了觸電事故及電氣火災發生。

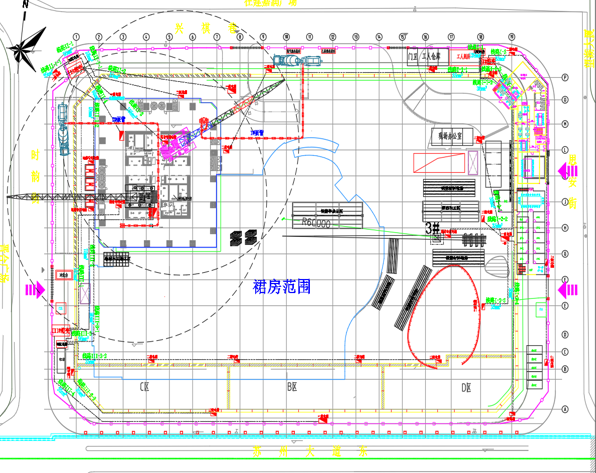

基礎、主體結構階段臨電布置圖
項目電氣工程師王勇就配電線路、接地、配電箱與開關箱、照明供電的安全措施、觸電事故的應救援等方面與大家進行交流探討。
現場觀摩
*項目背景*
超高層建筑作為現代城市中的地標建筑，也是城市經濟高速發展的重要反映，同時還體現著現代化城市風貌的審美。
新鴻基超高層項目位于蘇州工業園區湖東 CBD 核心區，毗鄰江蘇第一高樓國金中心，為在建工程中蘇州第二高樓，包括甲級辦公樓、優質住宅以及商場，總投資約 30 億元。項目基地面積 2.6 萬 m2，總建筑面積 26.2 萬 m2，主樓 69 層，框架-核心筒結構，高度 310m；裙房 5 層，框架結構，高度 29.5m；地下 4 層，基坑挖深 22.8m，最深處 26.6m。基坑場地南側緊靠蘇州軌道交通一號線區間。
項目效果圖
項目整體以“泉水”為設計靈感，裙樓的花園平臺從地面逐層而起，塔樓則從花園中冉冉高升，塔樓在外立面上納入了流線元素，而裙樓的花園平臺也延綿彎曲，宛若水流回漩為塔樓帶來波浪的能量。項目西側配合“動感”、“能量”的泉水概念建成下沉式花園廣場。
*主要建設節點*
1、時間：2010.8-2012.5 樁基施工階段（施工完成后業主原因暫停施工）
2、時間：2016 年 6 月 27 日，重新開工（開始基坑及后續主體施工）
3、時間：2016-2019 年
主要作業：地下四層圍護施工

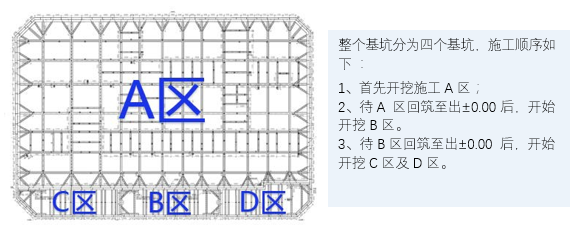

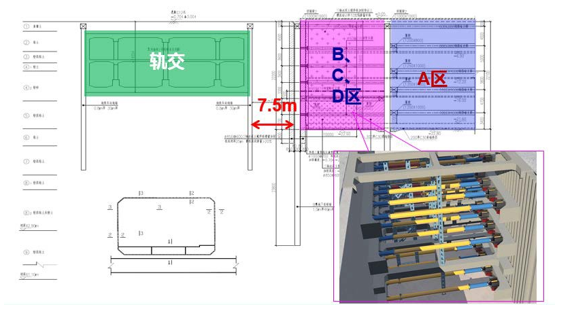

重點難點：面對超深基坑，并且基坑場地與蘇州軌道交通一號線區間僅有 7.5m，給項目增添了難度。為此，經多方論證，采用分坑施工方式，結合鋼支撐伺服系統，緩解土體開挖時應力釋放對運營地鐵造成的影響，提高了施工效率，保證了工程的質量。

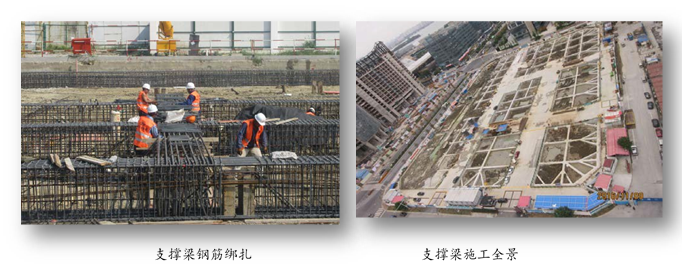

臨軌交側共設置 6 道支撐，2 道混凝土支撐（第 1 道和第 5 道）、4 道 Ø609×16 鋼管支撐（第 2~4 道和第 6 道，均帶油壓泵軸壓自動伺服系統）
4、時間：2017-2018 年
主要作業：A 區地下室結構施工
重點難點：A 區主塔樓砼底板澆筑面積達 12000m2，針對大體積混凝土澆筑可能會出現的情況，合理進行澆筑交通組織和布置，并對大體積混凝土進行溫度檢測實時監控，確保底板施工質量。
大體積混凝土澆筑控溫措施：雙摻——摻合料（粉煤灰+礦粉）+外加劑（蘇博特）；夏季高溫酷熱時節安裝混凝土拌合水所需之冰水制造設備，拌合水溫每循環一次可降低 4℃。
大體積砼澆筑

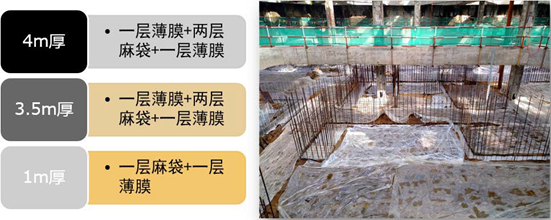

大體積混凝土澆筑后的保溫
時間：2019-2020 年

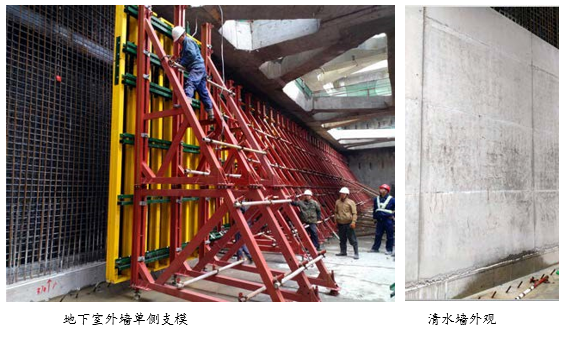

主要作業：A 區主塔樓結構施工，B 區地下室結構封頂，C、D 區基坑圍護及地下室結構施工，超高層開啟“飛升”模式。2019 年末主樓結構完成 18 層，C 區地下二層結構，D 區地下三層結構施工完成。目前主體結構施工至 33 層。

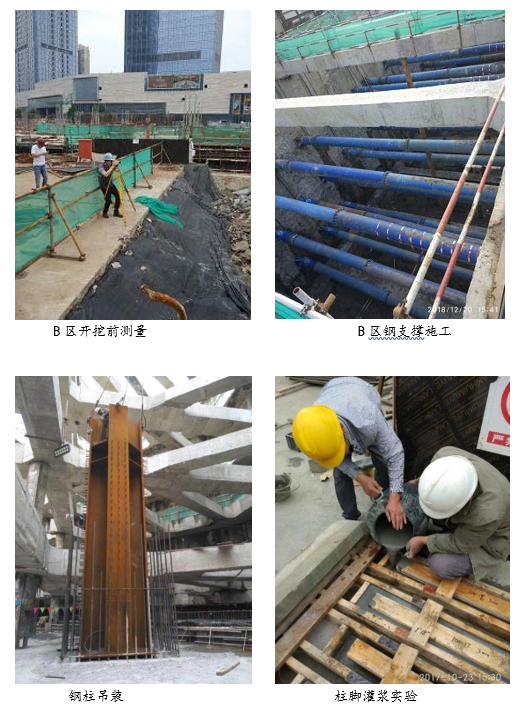

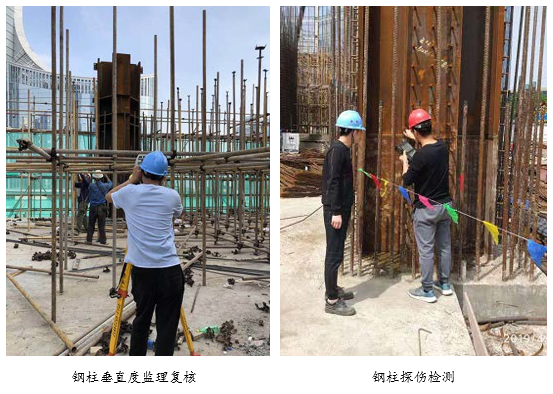

（A2 區核心筒外勁性鋼柱共 18 根，最大重量單根 20.5 噸）

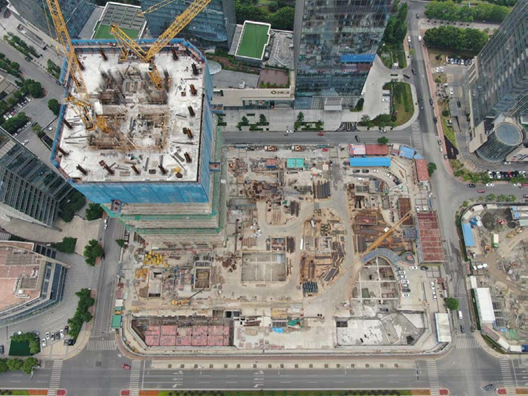

現場實景
作為我司監理的超高層項目之一，項目部已有豐富的管理經驗。從方案的審核、技術交底、原材料驗收、施工工藝等方面嚴格質量驗收標準，充分運用現場旁站、日常巡視、平行檢驗等監理手段，做好工程質量預控；對施工過程中出現的質量問題，及時以監理巡視檢查記錄、監理工程師通知單、召開工程專題會議等形式，督促施工單位整改落實，充分利用智慧云平臺，用科技的力量對項目人、機、料、環、法進行全過程控制，全力以赴打造精品工程。
目前本項目已榮獲“住建部綠色施工科技示范工程”、“江蘇省建設系統科技項目”、“江蘇省建筑業新技術應用示范工程，在省市區各級檢查中屢獲好評。
按進度計劃，塔樓將于 2021 年 10 月封頂，整個建筑2022 年底交付業主。屆時，建成后的新鴻基環貿廣場將成為園區又一城市新地標建筑，為提升園區樓宇建設品質注入新的活力！
